工藝氣體專用過濾器_高純UHP超純氣流微粒直通一體式過濾器
TF系列工藝氣體專用過濾器、專為半導體領域設計、精準清除UHP超純氣流微粒、保障生產純凈度。
其安裝簡便、僅需氣路對接與螺母緊固、避免焊接風險、確保密封無憂。采用頂級316L不銹鋼全材打造、結構緊湊輕盈、大幅降低壓力損耗、展現卓越微粒過濾效率、是工藝氣體凈化的理想之選。

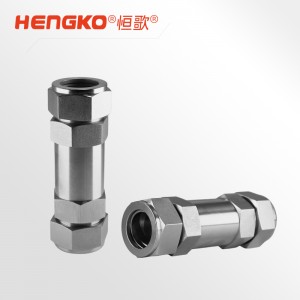

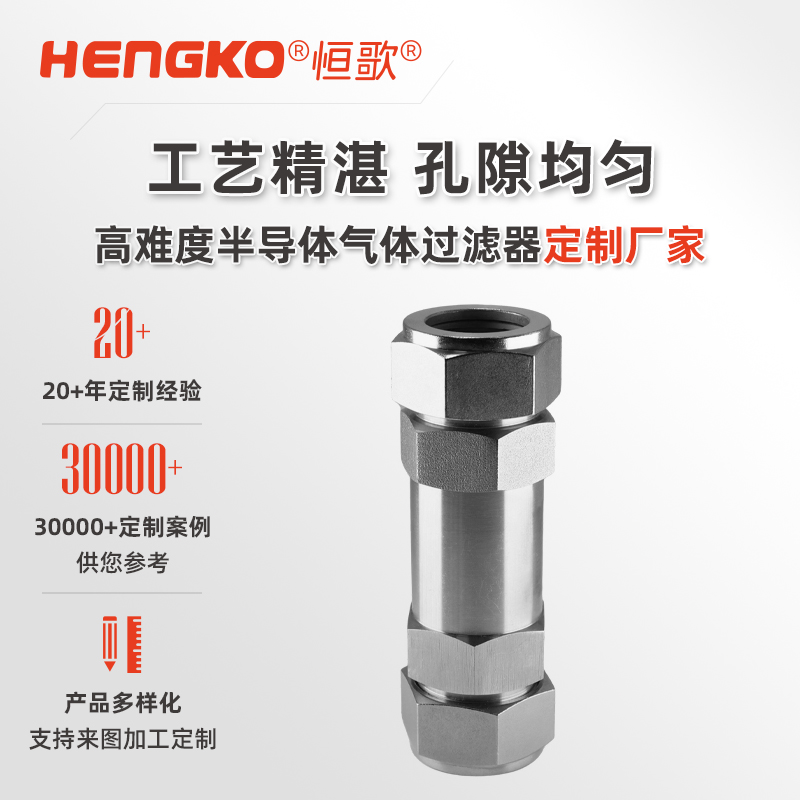

W型一體式過濾器特點：
.全焊接結構，杜絕泄露過濾面積大，流量系數高，
.逆流時，可完成沖洗過程
.閥體和過濾元件全滲透焊接
.過濾元件公稱孔尺寸:0.5、2、7、15、40um
.工作壓力可達:414bar(6000psig)
.工作溫度:-28~+482°℃
產品參數
| 濾芯材質 | 316L不銹鋼粉末燒結 | 殼體材質 | 316L不銹鋼 | ||
| 氦氣驗證泄漏率 | 2×10-’cc/min | 氦氣測試泄露率 | 1×10-10cc/min | ||
| 表面處理 | 外表面 | Ra < 1.6μm | 最高使用溫度 | 惰性氣體 | 400-500*C |
| 內表面 | Ra < 0.2μm | 腐蝕性氣體，反應氣體 | 50C | ||
| 顆粒攔截效率 | z99.9999999%(9LRV)@30slpm | 下游潔凈度 | s0.03particles/liter @>0.01um，30slpm |
||
| 顆粒攔截粒徑 | ≧0.003μm | ||||
過濾面積
| 過濾器類型 | 過濾面積規格 | 過濾面積mm2 | |
| 燒結式 | 濾網式 | ||
| W型一體式 | / | / | 254 |
?
?
?
?
